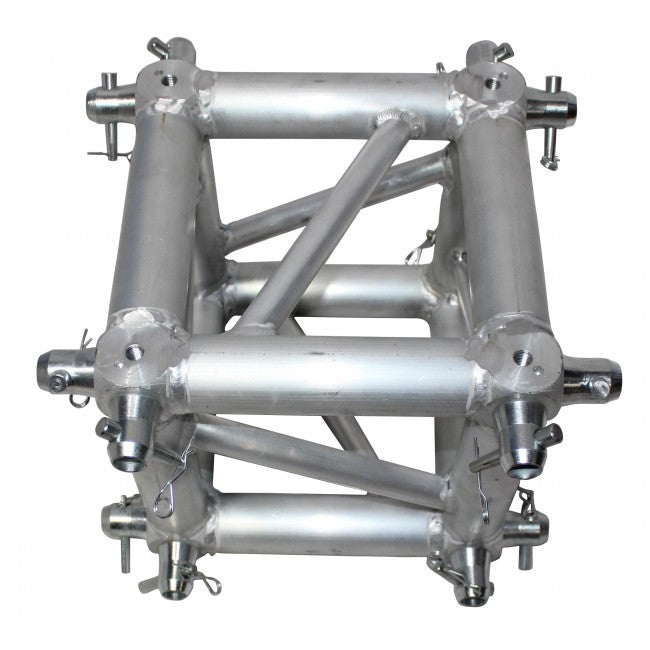

ProX XT-JB6W-4W 6 Way Square Truss Junction Block - Includes 4 Way 16 Half Conical Couplers

ProX XT-JB6W-4W Bloque de Unión para Truss Cuadrado de 6 Vías con 16 Acoples Cónicos



El ProX XT-JB6W-4W es un bloque de unión profesional de 6 vías diseñado para sistemas de truss cuadrado F34, permitiendo crear configuraciones estructurales complejas para iluminación, audio, pantallas LED, escenarios y montajes para eventos. Fabricado en aluminio EN AW-6082 T6 de alta resistencia con soldaduras certificadas por TÜV, ofrece una excelente combinación de durabilidad, seguridad y precisión. Incluye 16 acoples cónicos de media pieza (Half Conical Couplers) con sus respectivos pasadores y clips de seguridad para facilitar una instalación rápida y confiable.



⸻



Características principales



• Bloque de unión profesional para truss cuadrado F34.

• Configuración de 6 vías para estructuras multidireccionales.

• Incluye 16 Half Conical Couplers para conexiones de 4 lados.

• Compatible con sistemas de truss F34 con conectores cónicos estándar.

• Fabricado en aluminio EN AW-6082 T6 de alta resistencia.

• Tubos principales de 2” (50 mm) de diámetro.

• Refuerzos diagonales de 3/4” (20 mm).

• Soldaduras certificadas por TÜV para máxima seguridad.

• Sistema de conexión de alta precisión con acoples cónicos libres de holguras.

• Ideal para estructuras de iluminación, escenarios, pantallas LED y aplicaciones profesionales.



⸻



Especificaciones técnicas



• Tipo:

• Bloque de unión para truss cuadrado

• Configuración:

• 6 vías

• Compatibilidad:

• Sistemas F34 Square Truss

• Material:

• Aluminio EN AW-6082 T6

• Diámetro del tubo principal:

• 50 mm (2”)

• Diámetro de los refuerzos:

• 20 mm (3/4”)

• Espesor de pared:

• 3 mm

• Sistema de conexión:

• Acoples cónicos (Conical Connector)

• Hardware incluido:

• 16 Half Conical Couplers

• 16 pasadores (Shear Pins)

• 16 clips de seguridad (R-Clips)

• Dimensiones:

• 290 × 290 × 290 mm (11.42” × 11.42” × 11.42”)

• Peso:

• 7.7 kg (17 lb)

• Certificación:

• TÜV



⸻



Ideal para



• Empresas de producción de eventos

• Escenarios para conciertos

• Sistemas de iluminación profesional

• Instalaciones audiovisuales

• Estructuras para pantallas LED

• DJ móviles

• Ferias y exposiciones

• Instalaciones temporales y permanentes



⸻



Ventajas destacadas

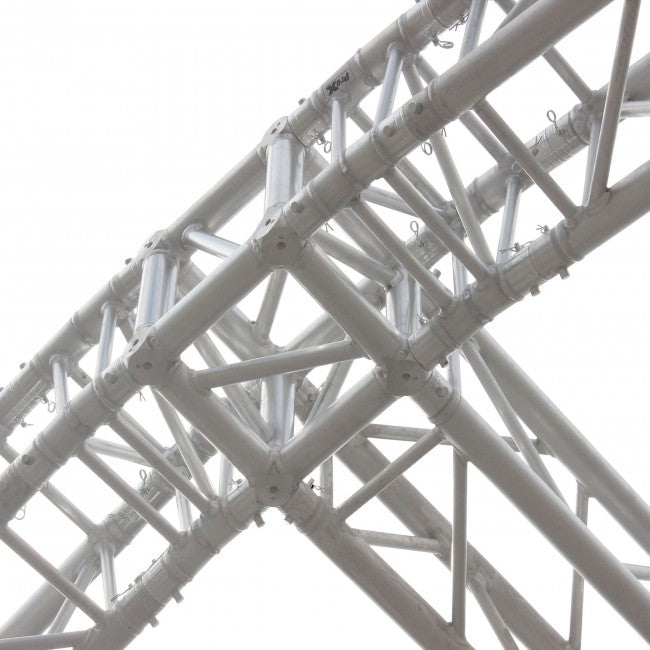

• Configuración de 6 vías que permite crear estructuras tridimensionales y diseños complejos.

• Construcción en aluminio EN AW-6082 T6 que combina alta resistencia con un peso optimizado.

• Compatible con la mayoría de sistemas de truss F34 con conectores cónicos estándar.

• Incluye todo el hardware necesario para una instalación rápida y segura.

• Sistema de acoples cónicos de alta precisión que proporciona un ensamblaje firme y estable.

• Soldaduras certificadas por TÜV, garantizando altos estándares de calidad y seguridad.

• Diseñado para aplicaciones profesionales de iluminación, audio y montaje escénico.



⸻



Contenido de la caja



• ProX XT-JB6W-4W Bloque de unión de 6 vías

• 16 Half Conical Couplers

• 16 Shear Pins

• 16 Clips de seguridad (R-Clips)
